一、用处及合用领域

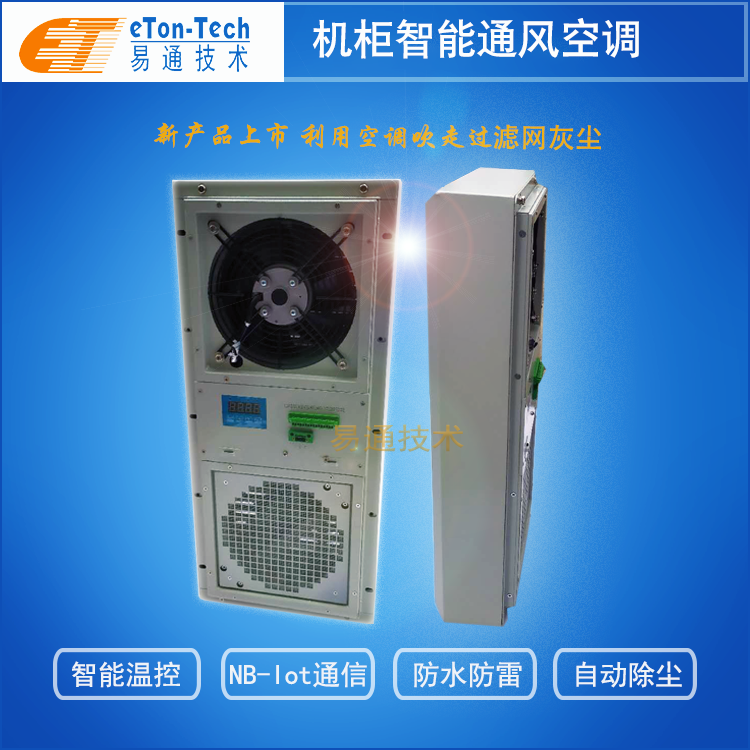

本新风系统重要用于为各类机房引入天然界的新风，排出机房内设备及其它热源所散发的热量，维持机房内恒温恒湿状态。
本新风系统机能优越、装置设置方便快捷，宽泛利用于中幼机房、UPS机房、运营商户表基站机房、银行ATM柜员机换钞间机房等使用的场所。

二、新风系统的道理

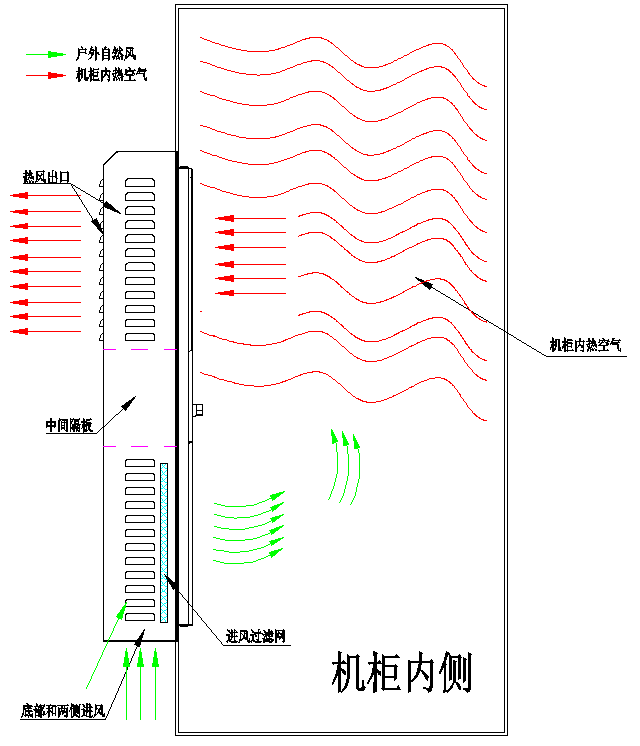

新风工作的道理：电扇凭据设定温度开启运行，空气走向如下图所示；

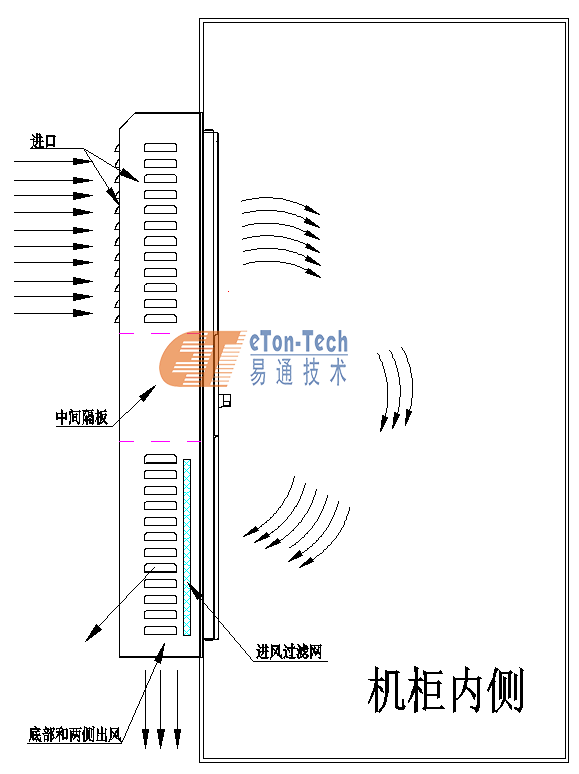

除尘状态风机运行的道理：电扇回转，除尘电机运行，利用空调吹走进风过滤网上的尘埃；

三、技术参数

工作电压：AC220V
额定电流：0.4A
额定功率：80W
送风量：1000 m³/h
通讯方式：NB-Iot
除尘：自动除尘
工作温度：-40-45℃
工作湿度：0%RH~95%RH
大气压力：70~106KPa
海拔高度：0~3000m

四、运行职能

1、当室内温度T1≥25℃且室内表温差T1-THT≥4℃时，开新风系统即关合低速档继电器，关关空调；而室内表温差T1-THT＜4℃关关新风系统，发送空调开启指令给空调联动板开启空调造冷且关合继电器；（两次开启空调的功夫距离为30分钟）
2、当室内温度T1≥28℃且室内表温差T1-THT≥4℃时，开新风系统即关合中速挡继电器，关关空调；而室内表温差T1-THT＜4℃关关新风系统，发送空调开启指令给空调联动板开启空调造冷且关合继电器；
3、当室内温度T1≥30℃且室内表温差T1-THT≥4℃时，开新风系统即关合高速挡继电器，关关空调；而室内表温差T1-THT＜4℃关关新风系统，发送空调开启指令给空调联动板开启空调造冷；
4、当室内温度T1≥35℃， 发送空调开启指令给空调联动板开启空调造冷,关关新风系统且关合继电器；
5、当开启了新风或者空调后，室内温度T1≤23℃，即造冷2℃回差后，关关新风继电器或者发送关空调指令和断开继电器；
6、当室内温度T1≤5℃，向空调联动板发送开启加热指令，加热开启后，室内温度T1≥10℃，向空调联动板发送关关加热指令；
7、除尘：
当开新风职能状态下，每隔30分钟就要除尘一次，除尘时先节造在风机高速档运行且让风机回转，而后让电机进行正转2圈，再让电机回转2圈，除尘结束，断开继电器，风机档位恢复原来档位。
8、电流检测：
当开启新风时，实时检测风机的电流并显示电流值，当风机的电流≤0.2A，则上传风机故障告警。
9、烟雾检测：
烟雾传感器触发关应时，上报烟雾告警，并关关新风职能、造冷造热职能。
10、NB-Iot通讯职能：
新风系统节造器通过RS485与NB-Iot板通讯，把新风系统的数据发送给NB-Iot板，NB-Iot板再通过无线的方式上传给数据节造中心。

五、按键与批示灯注明：

       按键：
       PgDn：向后翻键，确认键。按一下铺开，下翻；长按不放，进入或
退出参数态。
              运行状态时可选择四个显示界面；
              参数状态时为批改确认及参数下翻键，长按该键退出参数态。
       ▲：参数批改增。事务查问时后翻键。
       ▼：参数批改减。事务查问时前翻键。
       PgUp: 向前翻键；职能为PgDn的逆向操作。
       批示灯：
       Fan灯：新风运行批示；
       Col灯：联动空调运行批示；
       Alarm灯：告警批示灯；
       POWER灯：电源批示灯。

六、参数注明：

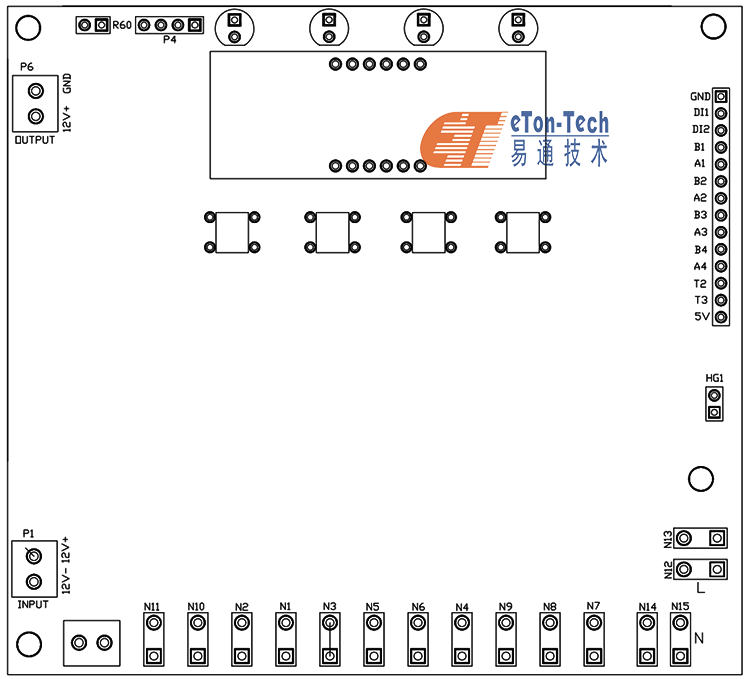

七、接线注明

P1：12V电源输入接口，1脚12V正极、2脚12V负极；
P4：接温湿度传感器；
P5：信号接口，1脚DI公共端COM，2脚DI1接口，3脚DI2接口，4脚RS485-1接口B1，5脚RS485-1接口A1，6脚RS485-2接口B2，7脚RS485-2接口A2，8脚RS485-3接口B3，9脚RS485-3接口A3，10脚RS485-4接口B4，11脚RS485-4接口A4，12脚10K-NTC2温度传感器接口，13脚10K-NTC3温度传感器接口，14脚温度传感器公共端接口；
P6：12V电源输出接口，1脚12V正极、2脚12V负极；
P8：DO接口；
R60：10K-NTC1温度传感器接口
HG1：5A：5MA电流互感器接口；
N1：接风机灰色线；
N2：接风机棕色线；
N3：接风机玄色线；
N4：接风机蓝色线；
N5：接风机黄色线；
N6：接风机白色线；
N7：接电机红色线；
N8：接电机黄色线；
N9：接电机玄色线；
N10、N11：接风机启动电容；
N12、N13：接AC220V的前方；
N14、N15：接AC220V的零线。


七、装置示意图与尺寸

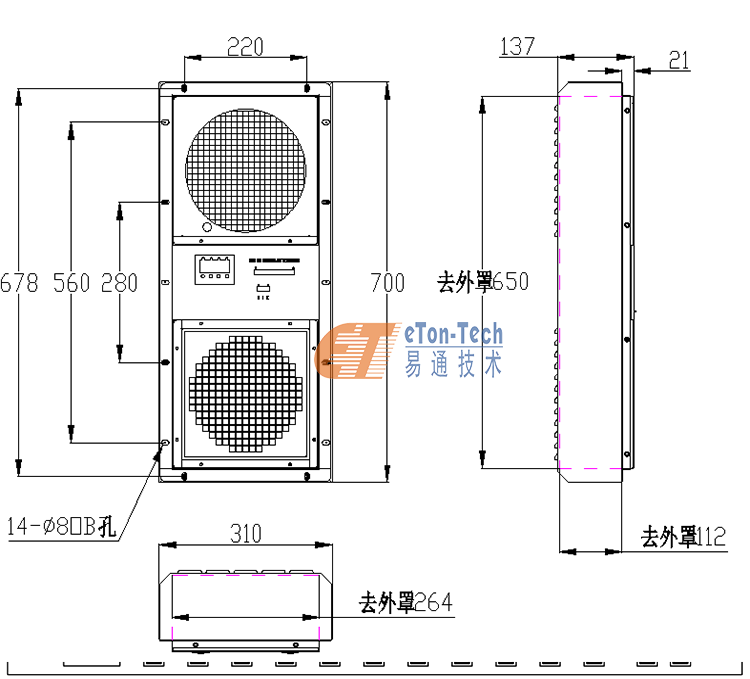

产品尺寸图

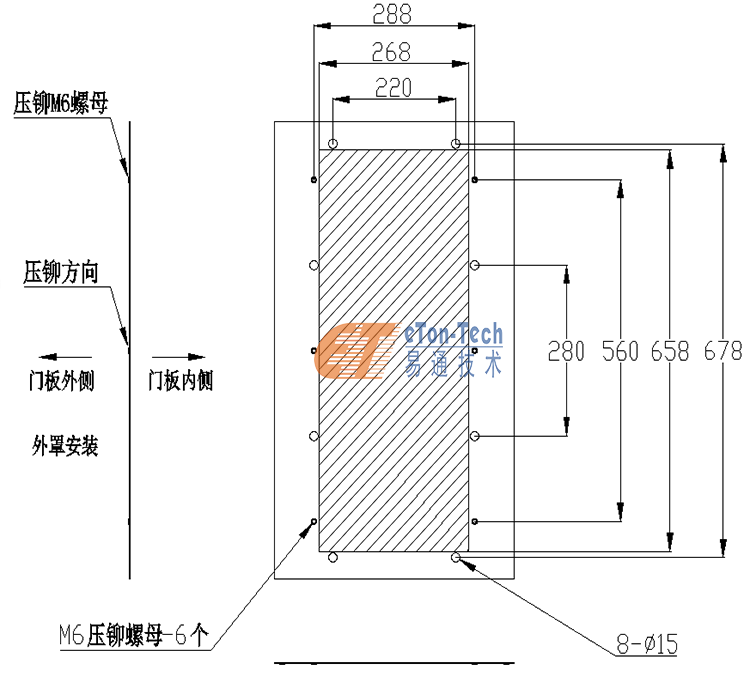

机柜门板开孔尺寸

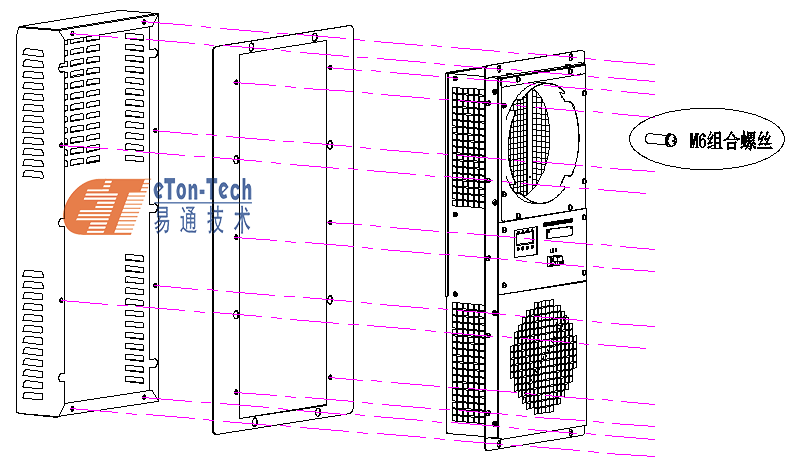

装置示意图
